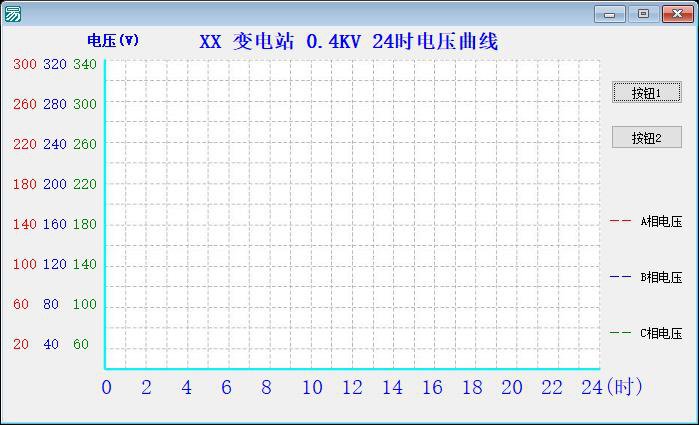

功能说明:该程序是一个基于易语言开发的图形化波形显示工具，主要用于在窗口界面上绘制和切换两组不同参数的三色平滑电压波形曲线，并配以时间轴与电压刻度标尺。程序启动后初始化GDI+绘图环境，创建主窗口并加载界面元素（包括两个画板用于绘制坐标轴刻度、一个图片框用于绘制曲线、两个按钮用于切换波形数据）。核心功能由两个按钮事件驱动：_按钮1_被单击时，生成6个横坐标等距（间隔80像素）、纵坐标预设的红色/蓝色/墨绿三组控制点（pt1/pt2/pt3），构成三条具有不同垂直偏移的样条曲线；_按钮2_被单击时，加载另一组纵坐标更低的控制点数据，同样绘制三色平滑曲线。所有曲线均通过自定义子程序“画平滑曲线”调用GDI+的GdipDrawCurve3实现，张力设为0.5，确保视觉平滑。辅助功能包括：_窗口1_创建完毕时自动调用“画时间刻度”在画板1上绘制0–24小时（步进2小时）的水平时间标尺；调用“画刻度220”在画板2上绘制0–340V范围的垂直电压标尺（含红/蓝/墨绿三列数值，模拟多量程或参考基准）；同时设置电压标签标题为“电压(V)”。整个程序无数据采集或外部通信逻辑，不涉及实时更新、文件读写或用户输入交互，纯属静态波形可视化演示，典型应用于教学演示、界面原型展示或嵌入式人机界面的波形渲染模块示例。

======程序集1

           |  |

           |  |------ _启动子程序

           |  |

           |  |

======窗口程序集1

           |  |

           |  |------ _窗口1_创建完毕

           |  |

           |  |------ _窗口1_将被销毁

           |  |

           |  |------ _按钮1_被单击

           |  |

           |  |------ _按钮2_被单击

           |  |

           |  |------ 画时间刻度

           |  |

           |  |------ 画刻度220

           |  |

           |  |------ 画曲线

           |  |

           |  |------ 画平滑曲线

           |  |

           |  |------ 画直线组

           |  |

           |  |------ GdiPlus初始化

           |  |

           |  |------ GdiPlus销毁

           |  |

           |  |

======调用的Dll

           |  |

           |  |---[dll]------   GdiplusShutdown

           |  |

           |  |---[dll]------   GdiplusStartup

           |  |

           |  |---[dll]------   GdipCreateFromHWND

           |  |

           |  |---[dll]------   GdipDeleteGraphics

           |  |

           |  |---[dll]------   GdipCreatePen1

           |  |

           |  |---[dll]------   GdipDeletePen

           |  |

           |  |---[dll]------   GdipDrawCurve3

           |  |

           |  |---[dll]------   GdipDrawLines

           |  |

           |  |---[dll]------   GdipSetSmoothingMode
