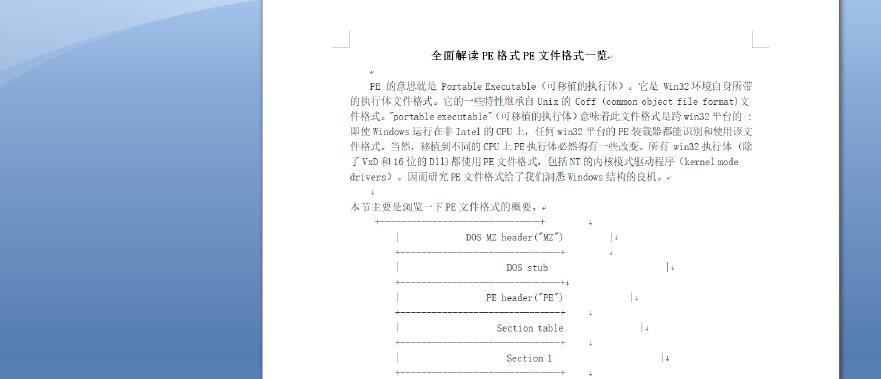

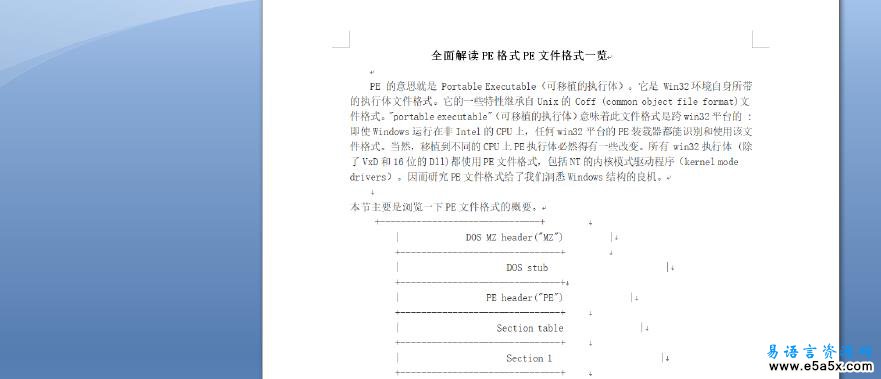

全面解读PE格式PE文件格式一览

PE 的意思就是 Portable Executable（可移植的执行体）。它是 Win32环境自身所带的执行体文件格式。它的一些特性继承自 Unix的 Coff (common object file format)文件格式。"portable executable"（可移植的执行体）意味着此文件格式是跨win32平台的 : 即使Windows运行在非Intel的CPU上，任何win32平台的PE装载器都能识别和使用该文件格式。当然，移植到不同的CPU上PE执行体必然得有一些改变。所有 win32执行体 (除了VxD和16位的Dll)都使用PE文件格式，包括NT的内核模式驱动程序（kernel mode drivers）。因而研究PE文件格式给了我们洞悉Windows结构的良机。

本节主要是浏览一下 PE文件格式的概要。

 +-------------------------------+
     |       DOS MZ header("MZ")     |
     +-------------------------------+
     |           DOS stub            |
     +-------------------------------+
     |         PE header("PE")       |
     +-------------------------------+
     |          Section table        |
     +-------------------------------+
     |           Section 1           |
     +-------------------------------+
     |           Section 2           |
     +-------------------------------+
     |           Section ...         |
     +-------------------------------+
     |           Section n           |
     +-------------------------------+


上图是 PE文件结构的总体层次分布。所有 PE文件(甚至32位的 DLLs) 必须以一个简单的 DOS MZ header 开始。我们通常对此结构没有太大兴趣。有了它，一旦程序在DOS下执行，DOS就能识别出这是有效的执行体，然后运行紧随 MZ header 之后的 DOS stub。DOS stub实际上是个有效的 EXE，在不支持 PE文件格式的操作系统中，它将简单显示一个错误提示，类似于字符串 "This program requires Windows" 或者程序员可根据自己的意图实现完整的 DOS代码。通常我们也不对 DOS stub 太感兴趣:

因为大多数情况下它是由汇编器/编译器自动生成。通常，它简单调用中断21h服务9来显示字符串"This program cannot run in DOS mode"。紧接着 DOS stub 的是 PE header。 PE header 是PE相关结构 IMAGE_NT_HEADERS 的简称，其中包含了许多PE装载器用到的重要域。当我们更加深入研究PE文件格式后，将对这些重要域耳目能详。执行体在支持PE文件结构的操作系统中执行时，PE装载器将从 DOS MZ header 中找到 PE header 的起始偏移量。因而跳过了 DOS stub 直接定位到真正的文件头 PE header。

PE文件的真正内容划分成块，称之为sections（节）。每节是一块拥有共同属性的数据，比如代码/数据、读/写等。我们可以把PE文件想象成一逻辑磁盘，PE header 是磁盘的boot扇区，而sections就是各种文件，每种文件自然就有不同属性如只读、系统、隐藏、文档等等。 值得我们注意的是 ---- 节的划分是基于各组数据的共同属性: 而不是逻辑概念。重要的不是数据/代码是如何使用的，如果PE文件中的数据/代码拥有相同属性，它们就能被归入同一节中。不必关心节中类似于"data", "code"或其他的逻辑概念: 如果数据和代码拥有相同属性，它们就可以被归入同一个节中。（译者注：节名称仅仅是个区别不同节的符号而已，类似"data", "code"的命名只为了便于识别，惟有节的属性设置决定了节的特性和功能）如果某块数据想付为只读属性，就可以将该块数据放入置为只读的节中，当PE装载器映射节内容时，它会检查相关节属性并置对应内存块为指定属性。如果我们将PE文件格式视为一逻辑磁盘，PE header是boot扇区而sections是各种文件，但我们仍缺乏足够信息来定位磁盘上的不同文件，譬如，什么是PE文件格式中等价于目录的东东？别急，那就是 PE header 接下来的数组结构 section table（节表）。 每个结构包含对应节的属性、文件偏移量、虚拟偏移量等。如果PE文件里有5个节，那么此结构数组内就有5个成员。因此，我们便可以把节表视为逻辑磁盘中的根目录，每个数组成员等价于根目录中目录项。

以上就是PE文件格式的物理分布，下面将总结一下装载一PE文件的主要步骤:

当PE文件被执行，PE装载器检查 DOS MZ header 里的 PE header 偏移量。如果找到，则跳转到 PE header。PE装载器检查 PE header 的有效性。如果有效，就跳转到PE header的尾部。紧跟 PE header 的是节表。PE装载器读取其中的节信息，并采用文件映射方法将这些节映射到内存，同时付上节表里指定的节属性。 PE文件映射入内存后，PE装载器将处理PE文件中类似 import table（引入表）逻辑部分。

   上述步骤是基于本人观察后的简述，显然还有一些不够精确的地方，但基本明晰了执行体被处理的

过程。你应该下载 LUEVELSMEYER的《PE文件格式》.该文的描述相当详细，可用作案头的参考手册。

<2>检验PE文件的有效性

本教程中我们将学习如何检测给定文件是一有效PE文件。

理论:

如何才能校验指定文件是否为一有效PE文件呢? 这个问题很难回答，完全取决于想要的精准程度。您可以检验PE文件格式里的各个数据结构，或者仅校验一些关键数据结构。大多数情况下，没有必要校验文件里的每一个数据结构，只要一些关键数据结构有效，我们就认为是有效的PE文件了。下面我们就来实现前面的假设。

我们要验证的重要数据结构就是 PE header。从编程角度看，PE header 实际就是一个 IMAGE_NT_HEADERS 结构。定义如下:

.数据类型 IMAGE_NT_HEADERS
.成员 Signature, 整数型, , , {50h, 45h, 00h, 00h},"PE"
.成员 FileHeader, IMAGE_FILE_HEADER
.成员 OptionalHeader, IMAGE_OPTIONAL_HEADER32

<1>Signature 一整数(dword)类型，值为50h, 45h, 00h, 00h（PE\0\0）。 本域为PE标记，我们可以

    此识别给定文件是否为有效PE文件。

<2>FileHeader 该结构域包含了关于PE文件物理分布的信息，比如节数目、文件执行机器等。

<3>OptionalHeader 该结构域包含了关于PE文件逻辑分布的信息，虽然域名有"可选"字样，但实际上本
     结构总是存在的。我们目的很明确。如果IMAGE_NT_HEADERS的signature域值等于"PE"，那么就是有效的PE文件。实际上，为了比较方便，Microsoft已定义了常量IMAGE_NT_SIGNATURE供我们使用。

IMAGE_DOS_SIGNATURE  5A4Dh
IMAGE_OS2_SIGNATURE  454Eh
IMAGE_OS2_SIGNATURE_LE  454Ch
IMAGE_VXD_SIGNATURE  454Ch
IMAGE_NT_SIGNATURE  4550h

接下来的问题是: 如何定位 PE header? 答案很简单: DOS MZ header 已经包含了指向 PE header 的文件偏移量。DOS MZ header 又定义成结构 IMAGE_DOS_HEADER 。查询windows.inc，我们得知IMAGE_DOS_HEADER结构的最后一个整数型成员e_lfanew就是指向 PE header 的文件偏移量。通过计算得知IMAGE_DOS_HEADER结构的大小是40h(十进制是64),那么e_lfanew的地址就是DOS MZ header头+60,现在将所有步骤总结如下:

<1>首先检验文件头部第一个字的值是否等于"MZ" (IMAGE_DOS_SIGNATURE)，是则 DOS MZ header 有效。
    <2>一旦证明文件的 DOS header 有效后，就可用e_lfanew来定位 PE header 了。

<3>比较 PE header 的第一个字的值是否等于 "PE"(IMAGE_NT_HEADER)。如果前后两个值都匹配，那我们就认为该文件是一个有效的PE文件。
好,我们开始用代码来说明:

先定义几个常量
===============================================================
  名称                                16进制        10进制

GENERIC_READ                         80000000h       2147483648
FILE_SHARE_READ                      1h              1
OPEN_EXISTING                        3               3
FILE_ATTRIBUTE_NORMAL                80h             128
SECTION_MAP_READ                     4h              4
PAGE_READONLY                        2h              2
FILE_MAP_READ                        4h              4

===============================================================

用到的API:

===============================================================

*CreateFile             打开或创建文件_

*CreateFileMapping      创建文件映射

*MapViewOfFile          映射到本进程空间

*UnmapViewOfFile        解除本进程映射

*CloseHandle            关闭内核对象

==============================================================

接着就是代码:

===============================================================================
.程序集窗口程序集1
.程序集变量 文件号, 整数型, , "2"
.程序集变量 映射句柄, 整数型, , "2"
.程序集变量 空间地址, 整数型, , "2"

=============================

.子程序 映射文件到本空间, 逻辑型
.参数 文件名, 文本型
.局部变量 PeRav, 整数型

'先通过CreateFile打开指定的文件,得到一个文件号

文件号 [1] ＝ 打开或创建文件_ (文件名, #GENERIC_READ, #FILE_SHARE_READ, 0, #OPEN_EXISTING, #FILE_ATTRIBUTE_NORMAL, 0)
输出调试文本 (“文件号:” ＋ 到文本 (文件号 [1]))
.如果真 (文件号 [1] ＝ 0)
    信息框 (“打开文件失败!”, #错误图标, “错误”)
    返回 (假)
.如果真结束

'然后用得到的文件号创建文件映射,得到一个文件映射句柄

映射句柄 [1] ＝ 创建文件映射 (文件号 [1], 0, #PAGE_READONLY, 0, 0, 字符 (0))
输出调试文本 (“映射句柄:” ＋ 到文本 (映射句柄 [1]))
.如果真 (映射句柄 [1] ＝ 0)
    信息框 (“打开文件失败!”, #错误图标, “错误”)
    返回 (假)
.如果真结束

'根据文件映射句柄用MapViewOfFile把文件映射到本进程空间

空间地址 [1] ＝ 映射到本进程空间 (映射句柄 [1], #FILE_MAP_READ, 0, 0, 0)
输出调试文本 (“空间地址:” ＋ 到文本 (空间地址 [1]))
.如果真 (空间地址 [1] ＝ 0)
    信息框 (“打开文件失败!”, #错误图标, “错误”)
    返回 (假)
.如果真结束

'检查文件头部第一个字的值是否等于"MZ"

.如果 (文本比较 (指针到文本 (空间地址 [1]), “MZ”, 假) ＝ 0)
    PeRav ＝ 取字节集数据 (指针到字节集 (空间地址 [1] ＋ 60, 4), 3, )

' 比较 PE header 的第一个字的值是否等于 "PE"

  .如果真 (指针到文本 (空间地址 [1] ＋ PeRav) ＝ “PE”)
        文件号 [2] ＝文件号 [1]
        映射句柄 [2] ＝映射句柄 [1]
        空间地址 [2] ＝空间地址 [1]
'如果是就认为是有效的PE文件

      返回 (真)
    .如果真结束

.否则

.如果结束
信息框 (“不是有效的PE格式文件!”, #错误图标, “错误”)
关闭对象 (1)
返回 (假)
