GDI操作

系统结构:初始化,画点,取某点颜色,画弧线,画填充弧线,画椭圆,画填充多边形,多点连接,画矩形,画带圆角矩形,画饼形,画文本,取文字长宽度,画桌面壁纸,画出位图,销毁设备,DLL_得到设备,DLL_得到窗口设备,DLL_画弧线,DLL_画填充弧线,DLL_画椭圆,DLL_填充多边形,DLL_多点连接,DLL_画点,DLL_矩形,DLL_文本,DLL_取文本长宽度,DLL_销毁设备,DLL_取某点颜色,DLL_画饼,DLL_画桌面墙纸,DLL_画圆角矩形,

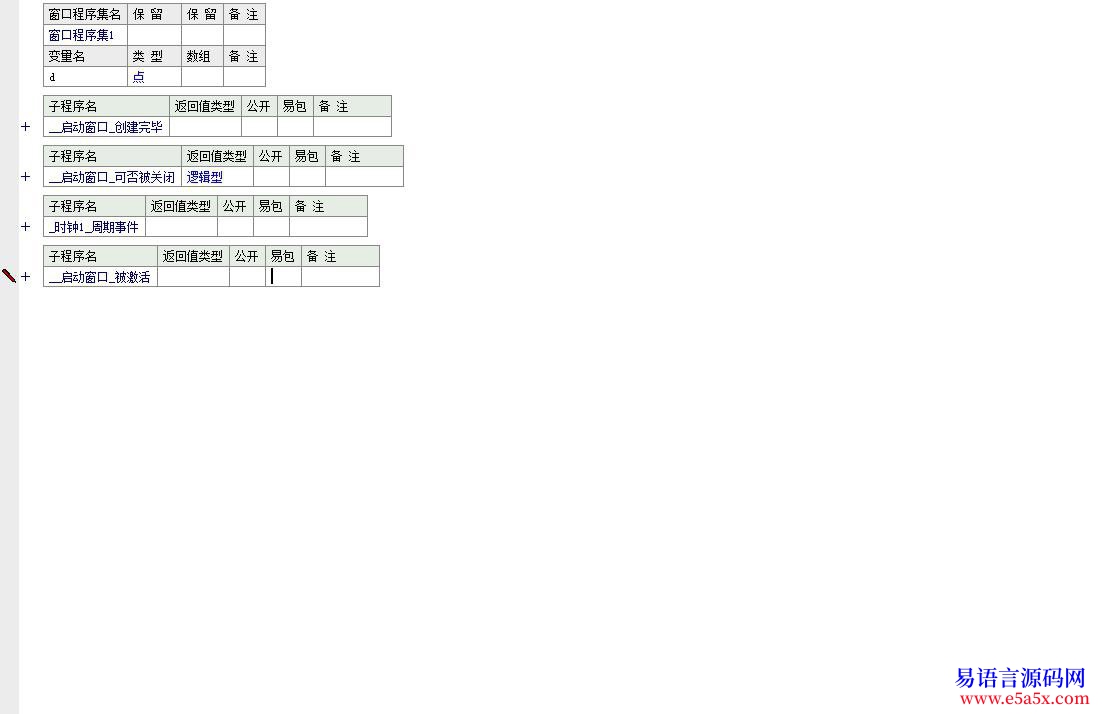

======窗口程序集1

           |  |

           |  |------ __启动窗口_创建完毕

           |  |

           |  |------ __启动窗口_可否被关闭

           |  |

           |  |------ _时钟1_周期事件

           |  |

           |  |------ __启动窗口_被激活

  ======程序集1

           |  |

           |  |------ _启动子程序

           |  |

           |  |------ 初始化

           |  |

           |  |------ 画点

           |  |

           |  |------ _取颜色值

           |  |

           |  |------ 取某点颜色

           |  |

           |  |------ 画弧线

           |  |

           |  |------ 画填充弧线

           |  |

           |  |------ 画椭圆

           |  |

           |  |------ 画填充多边形

           |  |

           |  |------ 多点连接

           |  |

           |  |------ 画矩形

           |  |

           |  |------ 画带圆角矩形

           |  |

           |  |------ 画饼形

           |  |

           |  |------ 画文本

           |  |

           |  |------ 取文字长宽度

           |  |

           |  |------ 画桌面壁纸

           |  |

           |  |------ 画出位图

           |  |

           |  |------ 销毁设备

           |  |

           |  |------ _临时子程序

           |  |

           |  |

======调用的Dll

           |  |

           |  |---[dll]------   DLL_得到设备

           |  |

           |  |---[dll]------   DLL_得到窗口设备

           |  |

           |  |---[dll]------   DLL_画弧线

           |  |

           |  |---[dll]------   DLL_画填充弧线

           |  |

           |  |---[dll]------   DLL_画椭圆

           |  |

           |  |---[dll]------   DLL_填充多边形

           |  |

           |  |---[dll]------   DLL_多点连接

           |  |

           |  |---[dll]------   DLL_画点

           |  |

           |  |---[dll]------   DLL_矩形

           |  |

           |  |---[dll]------   DLL_文本

           |  |

           |  |---[dll]------   DLL_取文本长宽度

           |  |

           |  |---[dll]------   DLL_销毁设备

           |  |

           |  |---[dll]------   DLL_取某点颜色

           |  |

           |  |---[dll]------   DLL_画饼

           |  |

           |  |---[dll]------   DLL_画桌面墙纸

           |  |

           |  |---[dll]------   DLL_画圆角矩形



调用的DLL命令:

.DLL命令 DLL_得到设备, 整数型, "USER32.DLL", "GetDC", 公开, 得到设备句柄

    .参数 句柄, 整数型, , 屏幕句柄

.DLL命令 DLL_得到窗口设备, 整数型, "USER32.DLL", "GetWindowDC", 公开, 得到窗口设备句柄

    .参数 窗口句柄, 整数型, , 窗口句柄

.DLL命令 DLL_画弧线, 逻辑型, "GDI32.dll", "Arc", 公开

    .参数 设备句柄, 整数型

    .参数 左, 整数型

    .参数 上, 整数型

    .参数 右, 整数型

    .参数 下, 整数型

    .参数 开始左边, 整数型

    .参数 开始顶边, 整数型

    .参数 结束左边, 整数型

    .参数 结束顶边, 整数型

.DLL命令 DLL_画填充弧线, 逻辑型, "GDI32.dll", "Chord", 公开

    .参数 设备句柄, 整数型

    .参数 左, 整数型

    .参数 上, 整数型

    .参数 右, 整数型

    .参数 下, 整数型

    .参数 开始左边, 整数型

    .参数 开始顶边, 整数型

    .参数 结束左边, 整数型

    .参数 结束顶边, 整数型

.DLL命令 DLL_画椭圆, 逻辑型, "GDI32.dll", "Ellipse", 公开

    .参数 设备句柄, 整数型

    .参数 左边, 整数型

    .参数 顶边, 整数型

    .参数 右边, 整数型

    .参数 底边, 整数型

.DLL命令 DLL_填充多边形, 逻辑型, "GDI32.dll", "Polygon", 公开

    .参数 设备句柄, 整数型

    .参数 点集合, 点, 数组

    .参数 数量, 整数型

.DLL命令 DLL_多点连接, 逻辑型, "GDI32.dll", "Polyline", 公开

    .参数 设备句柄, 整数型

    .参数 点集合, 点, 数组

    .参数 数量, 整数型

.DLL命令 DLL_画点, 整数型, "GDI32.DLL", "SetPixel", 公开

    .参数 设备句柄, 整数型, , 获得的设备的句柄

    .参数 左边, 整数型

    .参数 顶边, 整数型

    .参数 颜色, 整数型

.DLL命令 DLL_矩形, 逻辑型, "GDI32.dll", "Rectangle", 公开

    .参数 设备句柄, 整数型

    .参数 左边, 整数型

    .参数 顶边, 整数型

    .参数 右边, 整数型

    .参数 底边, 整数型

.DLL命令 DLL_文本, 整数型, "User32.dll", "DrawTextA", 公开

    .参数 设备句柄, 整数型

    .参数 文本, 文本型

    .参数 字节数, 整数型

    .参数 矩形范围, 矩形

    .参数 格式, 整数型

.DLL命令 DLL_取文本长宽度, 逻辑型, "GDI32.dll", "GetTextExtentPoint32A", 公开

    .参数 设备句柄, 整数型

    .参数 文本, 文本型

    .参数 字节数, 整数型

    .参数 接受长宽度的变量, 文字长宽度

.DLL命令 DLL_销毁设备, 整数型, "User32.dll", "ReleaseDC", 公开, 使用完毕必须执行，清除GDI设备句柄在内存中的信息

    .参数 句柄, 整数型

    .参数 设备句柄, 整数型

.DLL命令 DLL_取某点颜色, 整数型, "GDI32.dll", "GetPixel", 公开

    .参数 设备句柄, 整数型

    .参数 左边, 整数型

    .参数 顶边, 整数型

.DLL命令 DLL_画饼, 逻辑型, "gdi32.dll", "Pie", 公开

    .参数 设备句柄, 整数型

    .参数 左边, 整数型

    .参数 顶边, 整数型

    .参数 右边, 整数型

    .参数 底边, 整数型

    .参数 弧线起始左边, 整数型

    .参数 弧线起始顶边, 整数型

    .参数 弧线结束左边, 整数型

    .参数 弧线结束顶边, 整数型

.DLL命令 DLL_画桌面墙纸, 整数型, "user32.dll", "PaintDesktop", 公开

    .参数 设备句柄, 整数型

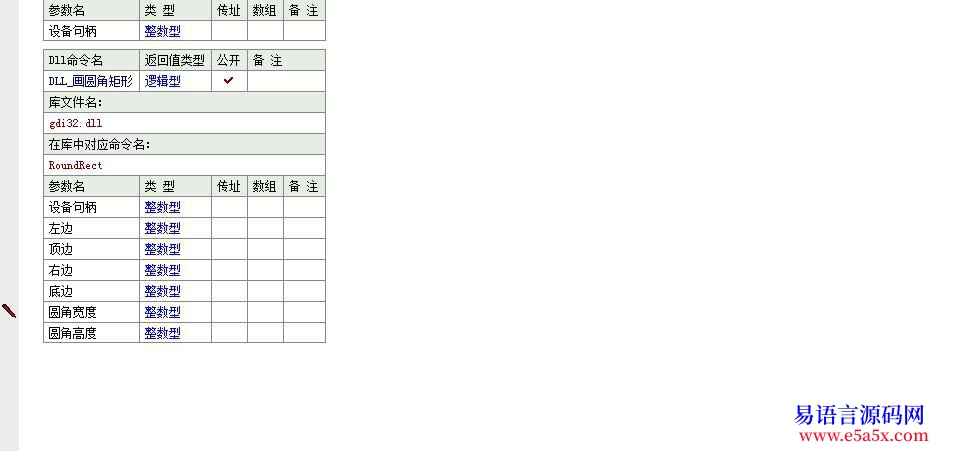

.DLL命令 DLL_画圆角矩形, 逻辑型, "gdi32.dll", "RoundRect", 公开

    .参数 设备句柄, 整数型

    .参数 左边, 整数型

    .参数 顶边, 整数型

    .参数 右边, 整数型

    .参数 底边, 整数型

    .参数 圆角宽度, 整数型

    .参数 圆角高度, 整数型
